Universal Kalibrier-Objektträger

577,94 € *

zzgl. Versandkosten & MwSt.
Versandkostenfrei ab einem Warenwert von EUR 400,00

Artikel-Nr.: L4492PS

Universeller Kalibrier-Objektträger für Bildverarbeitungs- und Bildanalysesysteme 13... mehr

Produktinformationen "Universal Kalibrier-Objektträger"

Universeller Kalibrier-Objektträger für Bildverarbeitungs- und Bildanalysesysteme
13 verschiedene Bildbereiche
Seriennummer zur Rückverfolgbarkeit
Strukturen Chrom auf Glas

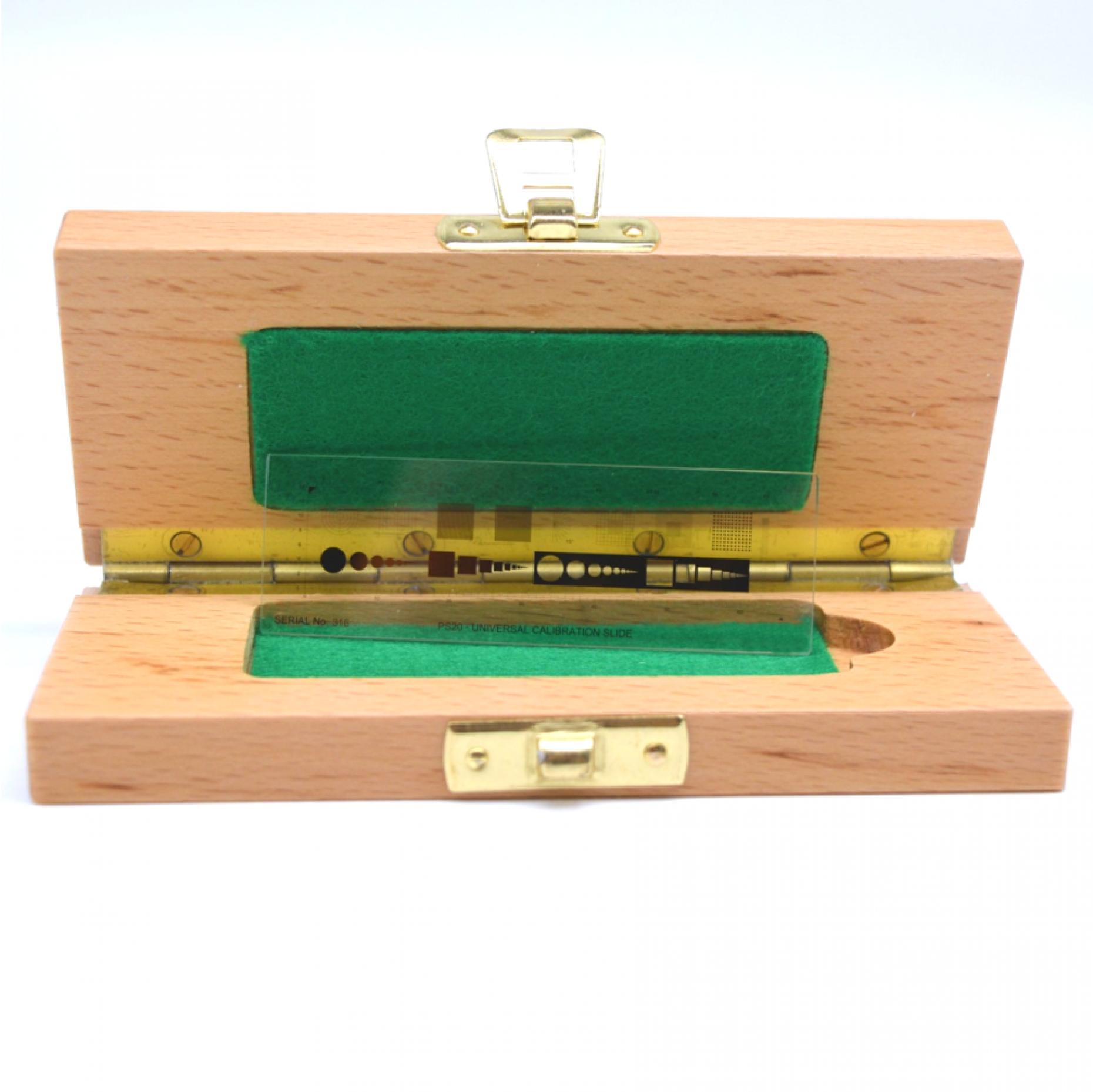

Lieferung in Holzkästchen
Verpackungseinheit: 1 Stück

Zertifizierung: Dieser Artikel wird ohne Zertifikat geliefert. Sollten Sie dennoch eine UKAS-Zertifizierung benötigen, dann geben bitte geben Sie an, welche Bilder / Maßstäbe kalibriert werden müssen. Gerne erstellen wir Ihnen hierfür ein Angebot.

ID	Pattern Name	Location	Description
A	Concentric Circles	X=2, Y=10	1, 2, 3, 4, 5mm Circles with Cross Line and circle identifier. Line width 20µm
B	Concentric Squares	X=10, Y=10	1, 2, 3, 4, 5mm Squares with Cross Line and square identifier. Line width 20µm
C	Line Grating 25 lines /mm	X=18, Y=10	12.5 Line Pairs per mm (40µ line, 40µ space)
D	Line Grating, 100 lines /mm	X=26, Y=10	50 line pairs per mm (10µ line, 10µ space)
E	Half Protractor	X=34, Y=10	15°Spacing, line width 20µ
F	Grid Array - Coarse	X=40, Y=10	5mm square array with 0.5mm divisions and central 2mm square with 0.25mm divisions. Line width 20µ
G	Grid Array - Fine	X=48, Y=10	5mm square array with 0.1mm divisions and central 2mm square with 0.05mm divisions. Line width 8µ
H	Dot Array	X=56, Y=10	Dot diameter 0.25mm, dot centre to centre spacing 0.50mm, 11x11 grid = 121 dots
I	Geometric Progression of Opaque Dots	X=2, Y=4	Line array of dot or square shapes, of either clear or opaque. Reducing in size in a Root 2 progression for the purposes of edge threshold detection to enable an image analyser to measure the size correctly, or general shape size comparison. Root 2 progression of 21 dots or square shapes, from 3.5µm to 3.5mm. Dot/square size, large to small in mm: 3.5833; 2.5338; 1.7917; 1.2669; 0.8959; 0.6335; 0.4479; 0.3167; 0.2240, 0.1584; 0.1120; 0.0792; 0.0560; 0.0396; 0.0280; 0.0198; 0.0140; 0.0099; 0.0070; 0.0049; 0.0035
J	Geometric Progression of Opaque Squares	X=17, Y=4
K	Geometric Progression of Clear Dots	X=32, Y=4
L	Geometric Progression of Clear Squares	X=47, Y=4
M	Vertical Scale - Fine, Variable	X=63, Y=2	Overall Scale length 10mm: 5mm in 0.5mm divisions (Line width 20µ), 4mm in 0.1mm divisions (Line width 10µ), 1mm in 0.01mm divisions (Line width 3µ).
N	Horizontal Scale - Coarse	X=0, Y=0	Scale length 62mm long in 2mm major divisions, subdivided into 1mm minor divisions, with a 20µ line width
