Graphen-Trägerfilm auf Si-Nitrid-Lochfilm

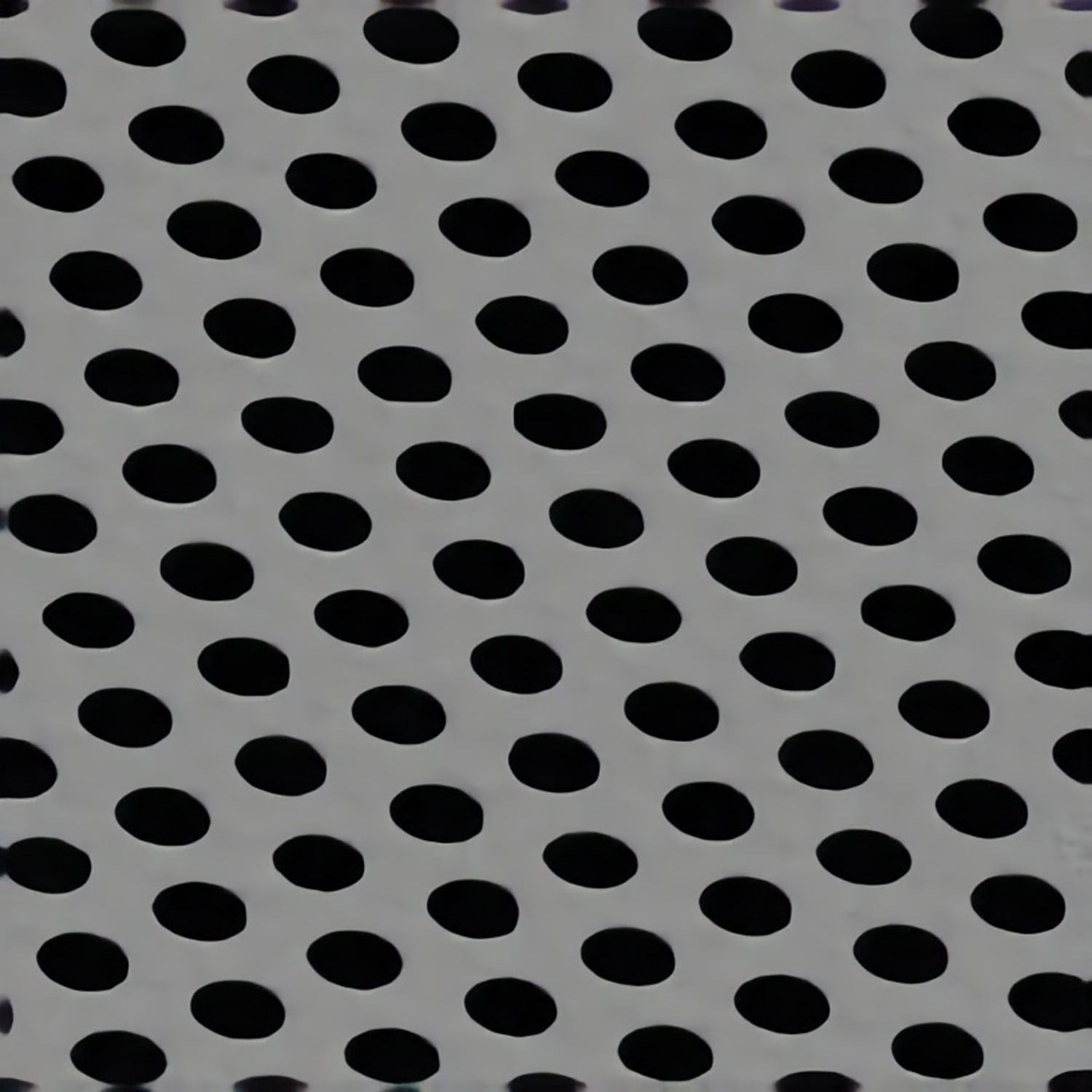

Dieses Graphen-Produkt wird von  Artikel 21535-10 Siliziumnitrid Lochfilm unterstützt, das Ø 2,5 µm Löcher mit einem 4,5 µm Abstand in einer 200 nm Si₃N₄ Membran über ein 0,5 mm x 0,5 mm großes Fenster hat. Die Graphen-Lage bedeckt das gesamte Fenster mit der ultraflachen Si₃N₄-Loch-Membran und lässt freistehendes Graphen über den 2,5 µm-Löchern zurück. Die nutzbare Gesamtfläche beträgt ca. 75 % aufgrund der unvermeidbaren Falten und Knicke in der Graphenfolie. Erhältlich mit 1-, 2- und 3 - 5 Graphen-Lagen. Forschungsreifes Produkt, geeignet für UHR-Bildgebung oder als ultraflache Experimentierplattform. Die Spezifikationen des Graphen sind die gleichen wie bei Artikel 21710-10 beschrieben.

• Substrat: Siliziumnitrid Lochfilm auf Ø 3 mm Siliziumrahmen
• Zahl der Graphen-Lagen: 3 - 5
• Dicke des Graphen-Films: etwa 1,0 nm - 1,7 nm (Transparenz ca. 90,4 % - 85,8 %)
• Verpackungseinheit: 10 Stück
