Gitterebenen-Testobjekte

Die Abstände zwischen Kristall-Gitterebenen geben einen guten Maßstab ab zur Überprüfung der Stabilität des Elektronenmikroskops und liefern einen Anhaltspunkt zur Auflösung. Da die Gitterebenen-Abstände durch Röntgenstrahlmessungen exakt bekannt sind, dienen sie auch zur Eichung der Vergrößerung im oberen Vergrößerungsbereich des Instruments.

• Gitterebenenabstände ca. 8,75 nm & 6,85 nm: Katalasekristalle, nach Negativ-Staining, zeigen sehr deutlich Gitterebenenabstände von ca. 8,75nm und 6,85nm (mittels TEM und STEM). (Die Zahlen wurden von Wrigley ermittelt. J. Ultrastructure Res. 24, 454. 1968). Sie sind wertvoll für die Kalibrierung bei hoher Vergrößerung.
• Gitterebenenabstand 1 nm: Kupferphthalocyanin. In der Literatur zur Transmissionselektronenmikroskopie finden sich viele Bilder dieses Materials. Seine Gitterabstände liefern einen praktischen Test; jedoch sind diese Proben strahlempfindlich. Sie verlieren rasch ihre Kristallstruktur unter dem Elektronenstrahl.
• Gitterebenenabstände 0,9 nm & 0,45 nm: Crocidolit. Die 0,9 nm-Abstände (020) sind entlang der Achse der Crocidolitfasern zu finden; die 0,45 nm-Abstände (021) erscheinen, in geeigneten Kristallorientierungen, in einem Winkel von etwa 60° dazu.
• Gitterebenenabstand 0,56 nm: Kaliumchloroplatinat
• Gitterebenenabstand 0,34 nm: Carbon Black in Graphitform. Bei Carbon Black in kristalliner Form, stabil und leicht reproduzierbar, handelt es sich um ein in der Transmissionselektronenmikroskopie übliches Auflösungstestobjekt.
• Gitterebenenabstände 0,204 nm, 0,143 nm und 0,102 nm: Gerichtete Einkristall-Goldfolie. Die Einstellung des Mikroskops auf die Sicht dieser drei Gitterebenenabstände der spezialbehandelten Kristalle ermöglicht es, die Auflösung, die Bildqualität, die Vergrößerung und die Gerätestabilität in Transmissionsgeräten höherer Auflösung zu überprüfen. Dieser Test ist insbesondere nach einer Höhenverstellung des Probenhalters zu empfehlen. Die Goldfolie ist auf einem Gold-Netzchen montiert.

• Hier:

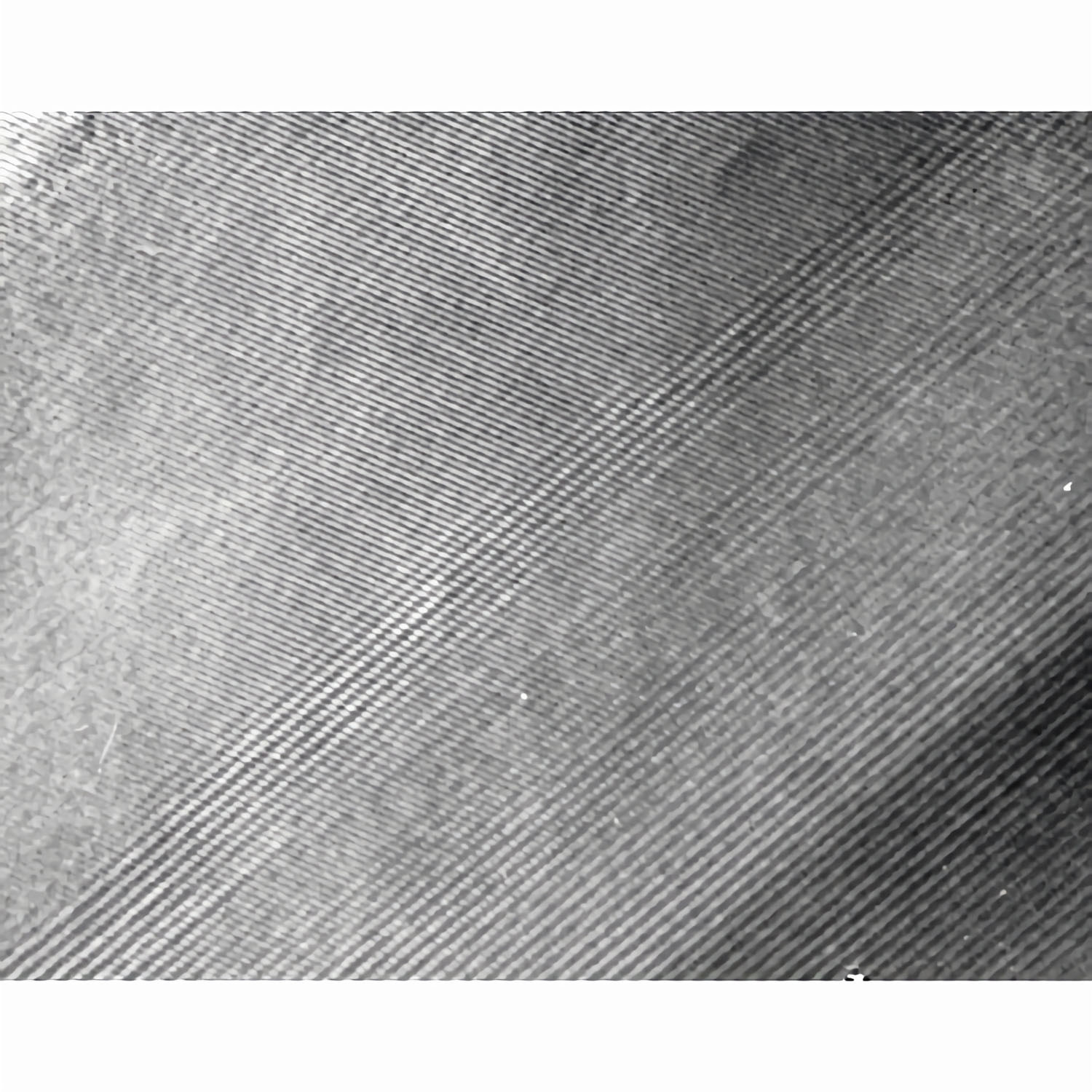

• Präparat: Kaliumchloroplatinat
• Gitterebenenabstände: 0,56 nm
• Unterlage: Ø 3,05 mm TEM-Netzchen
• Verpackungseinheit: 1 Stück
