TEM Dünnstegnetzchen - quadratische und hexagonale Muster / Öffnungen

Diese Netzchen wurden zur Erzielung einer größtmöglichen Transmission und damit zur Vergrößerung des betrachtbaren Teils der Probe entwickelt. Bei einigen sind die Stege nur 7 µm breit, bei 1500 und 2000 mesh sogar nur ca. 5 µm.

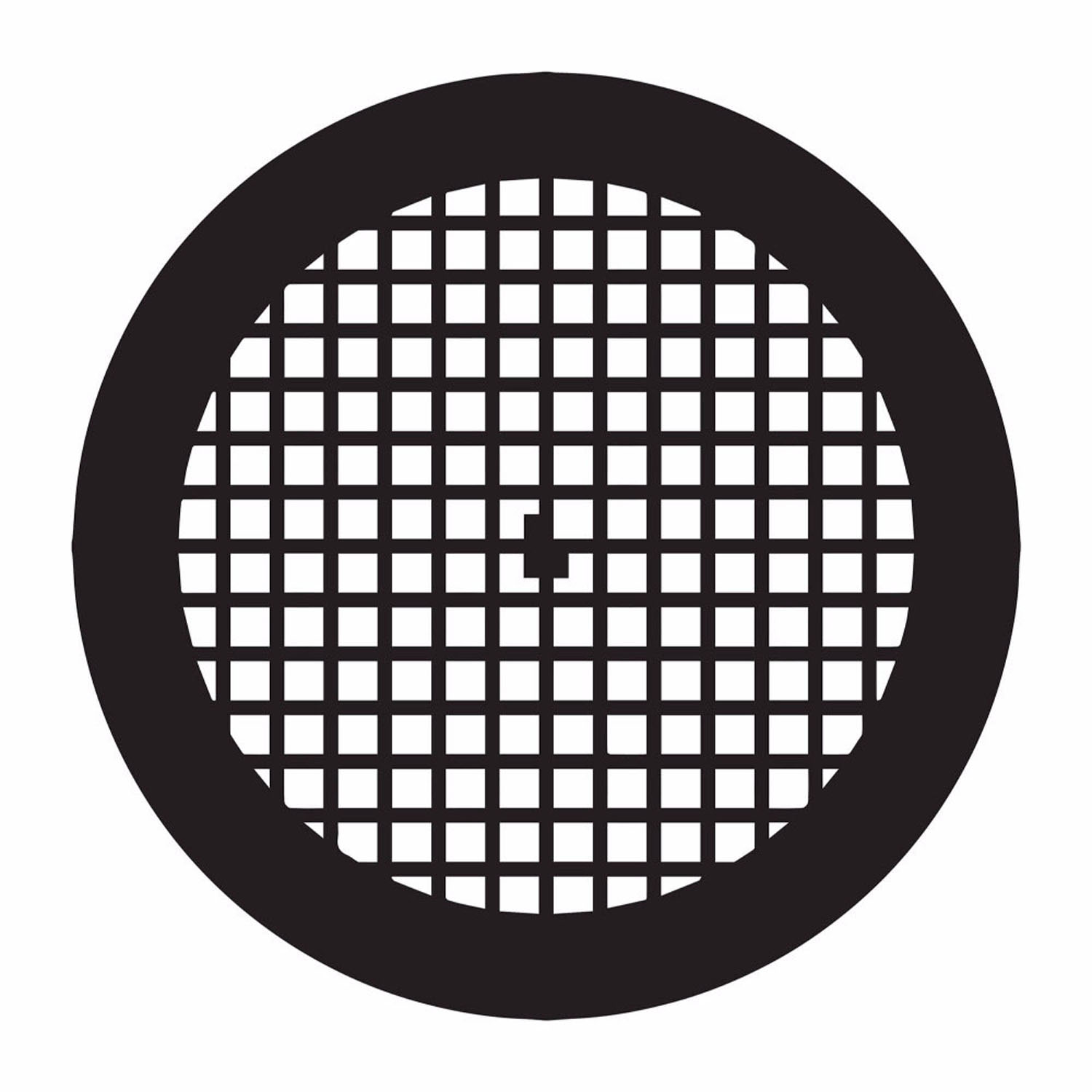

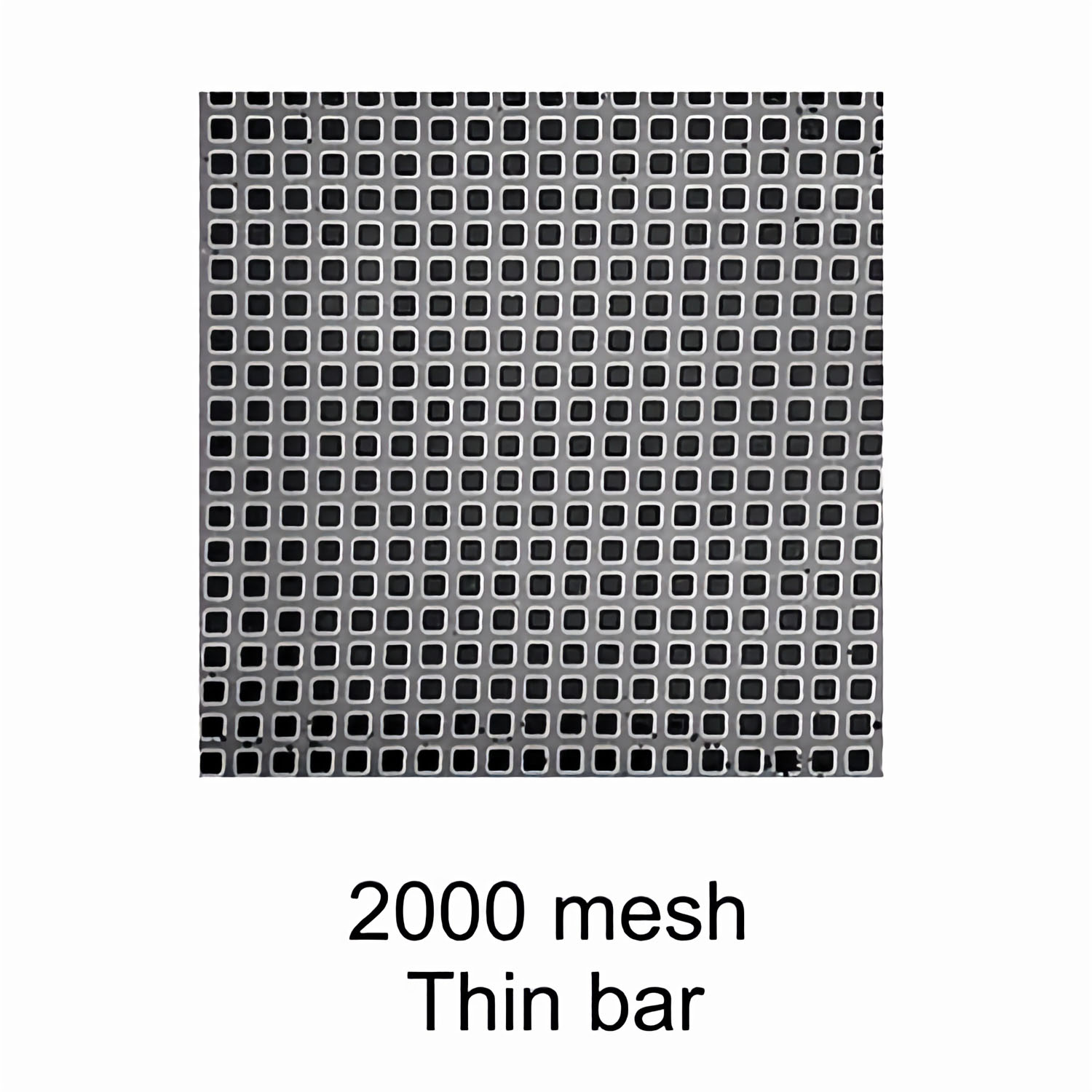

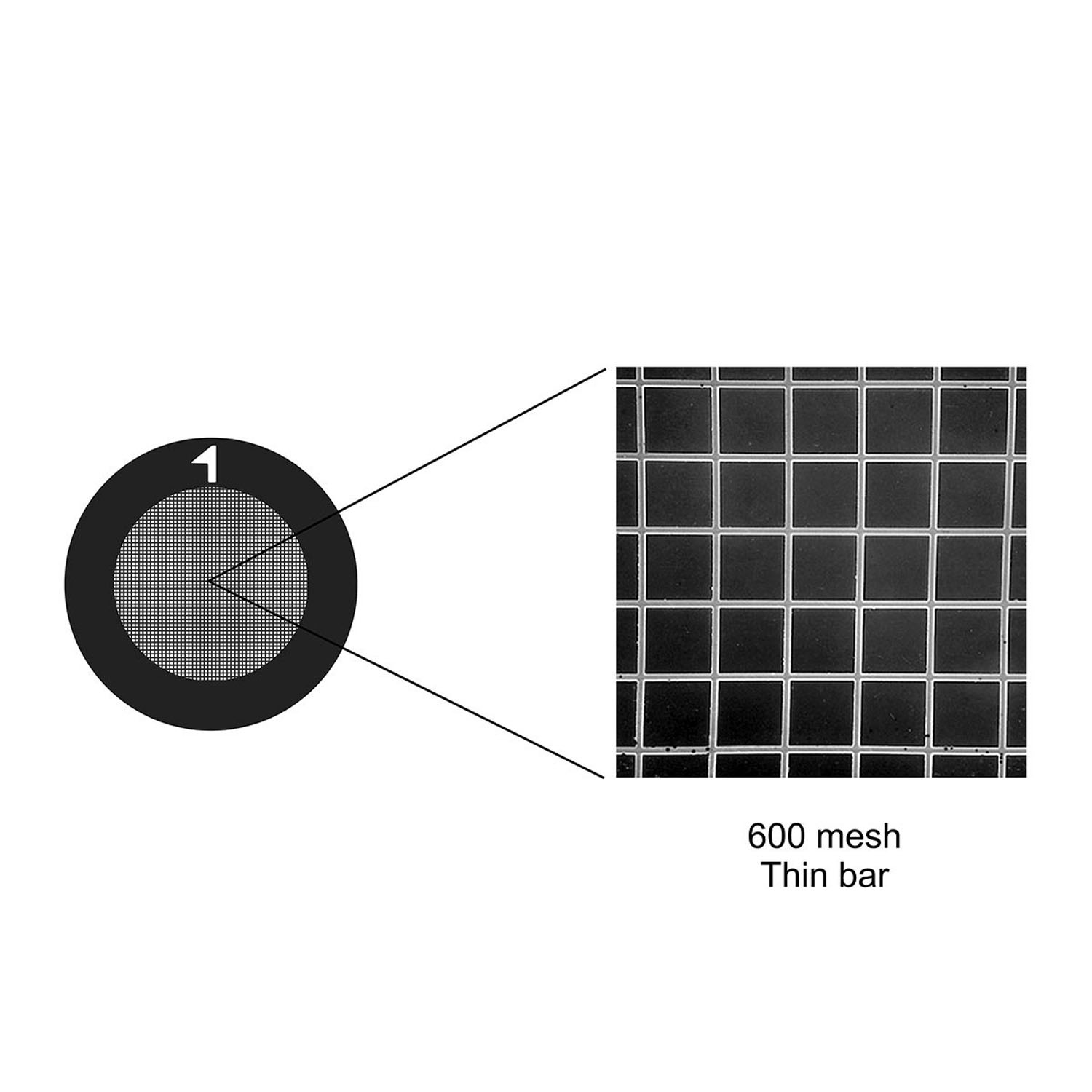

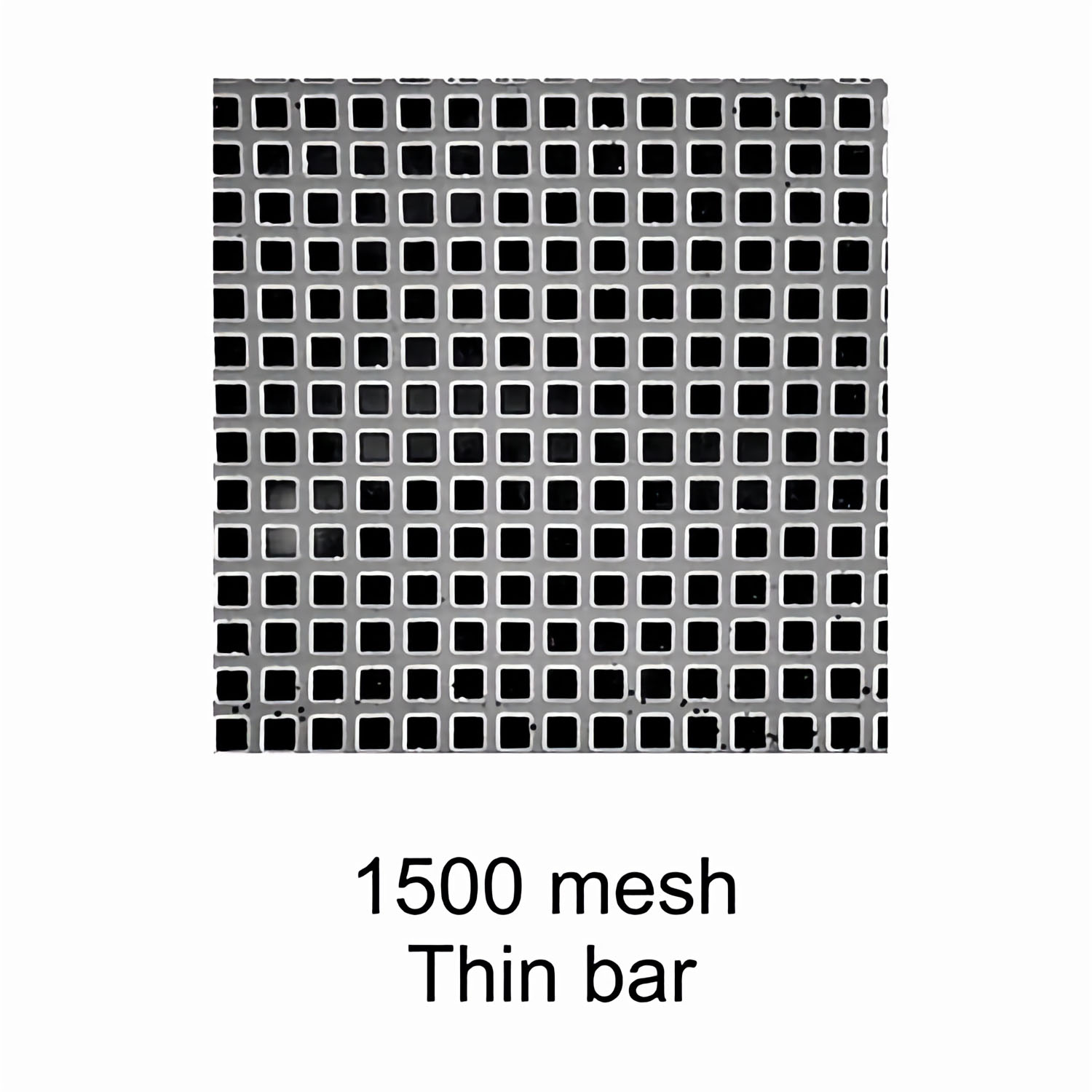

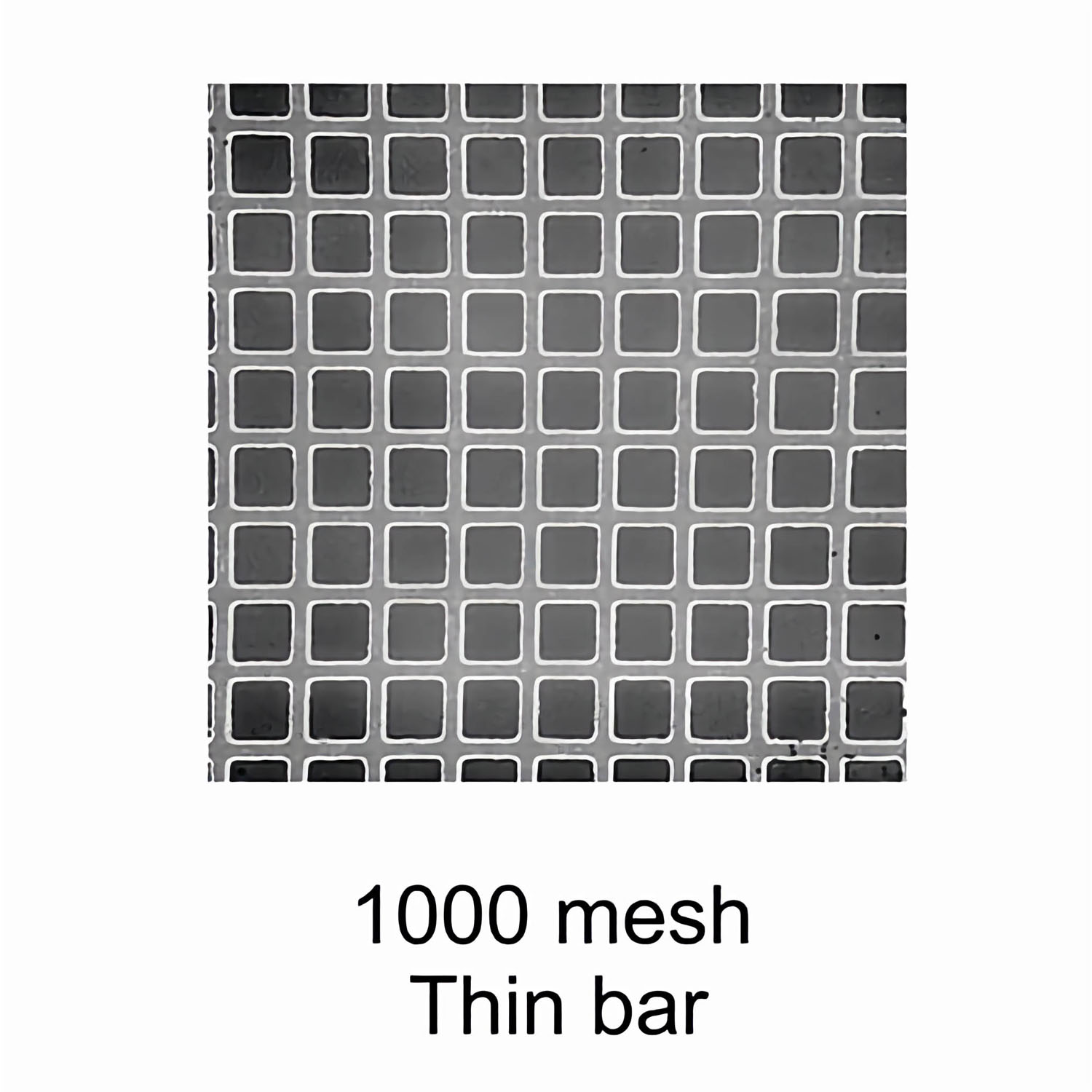

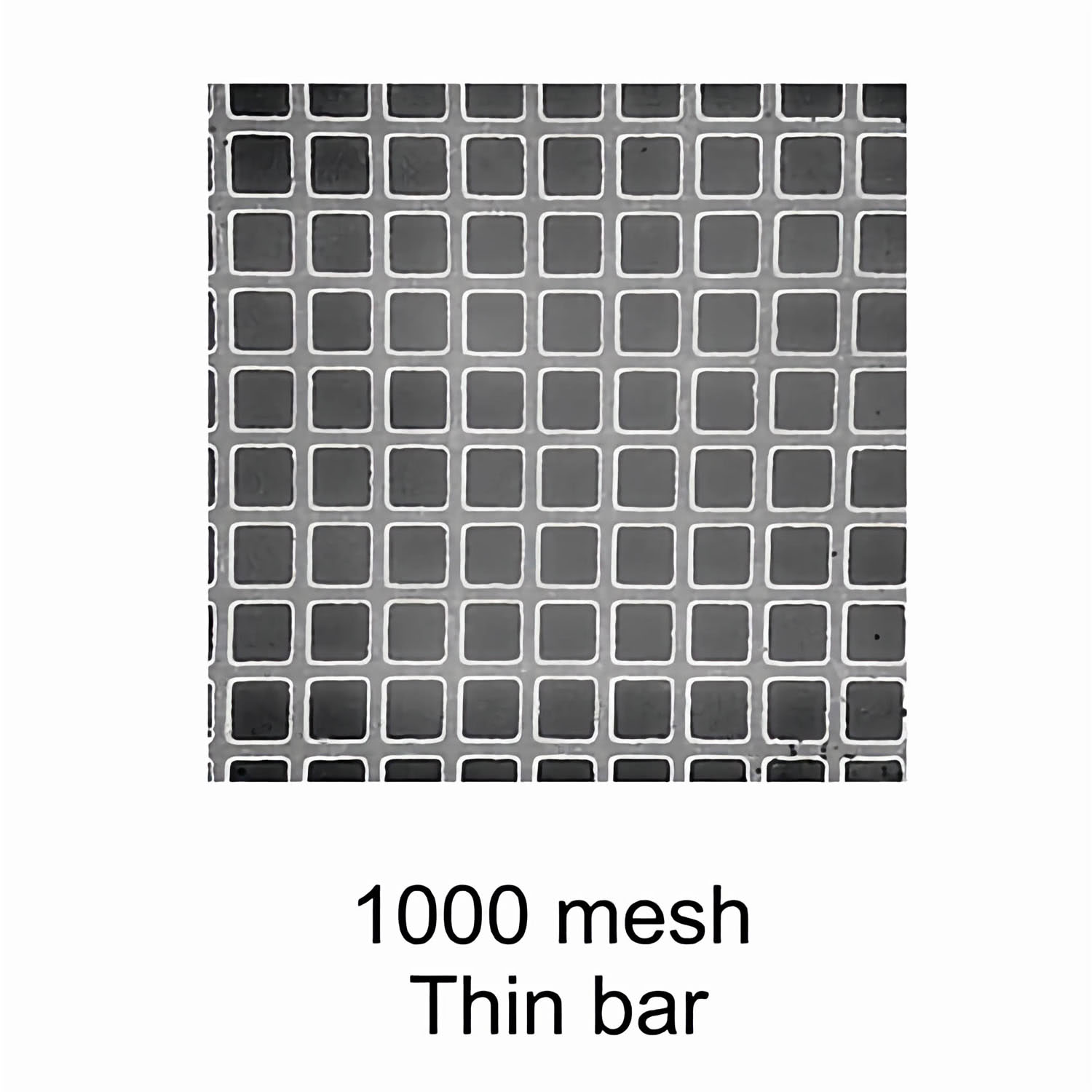

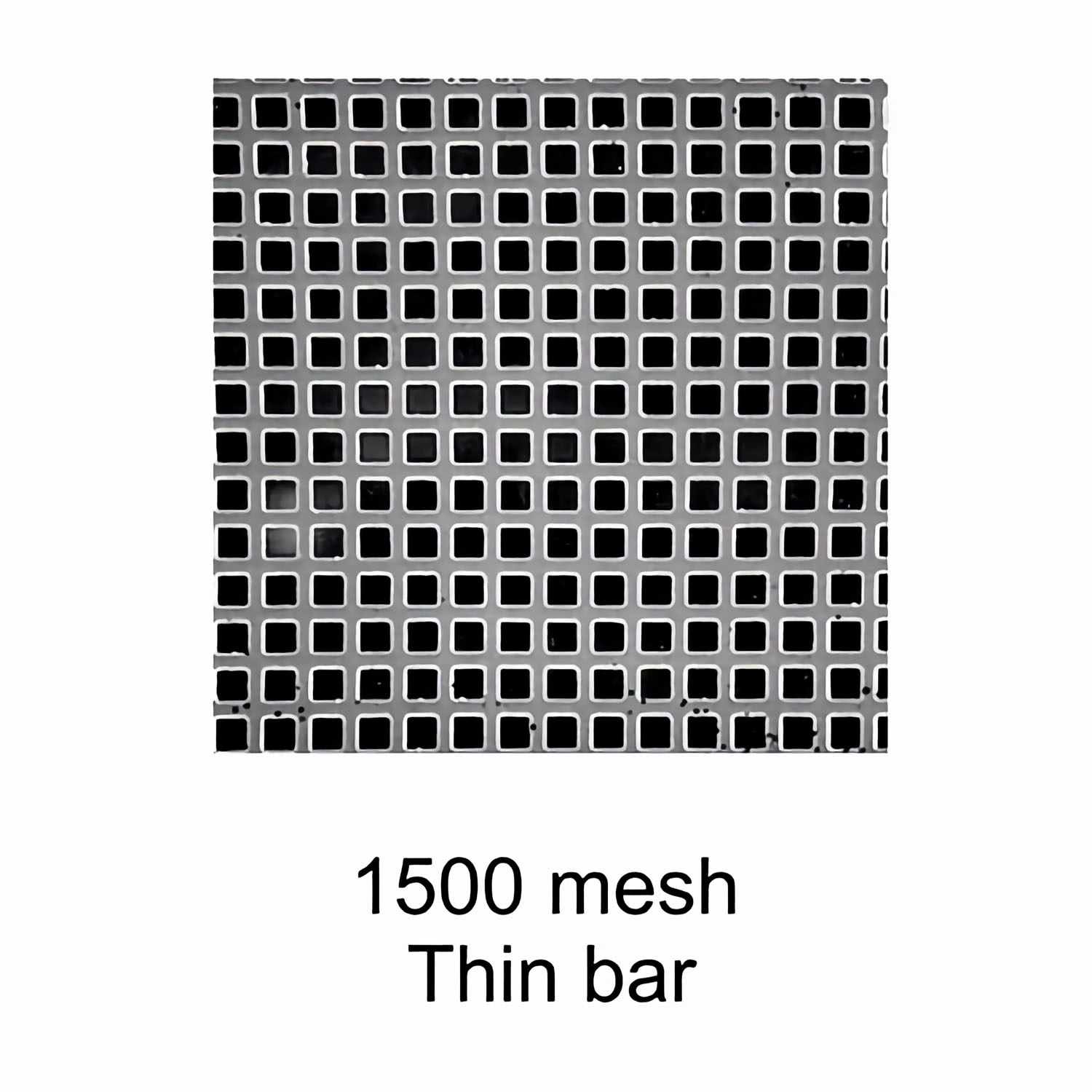

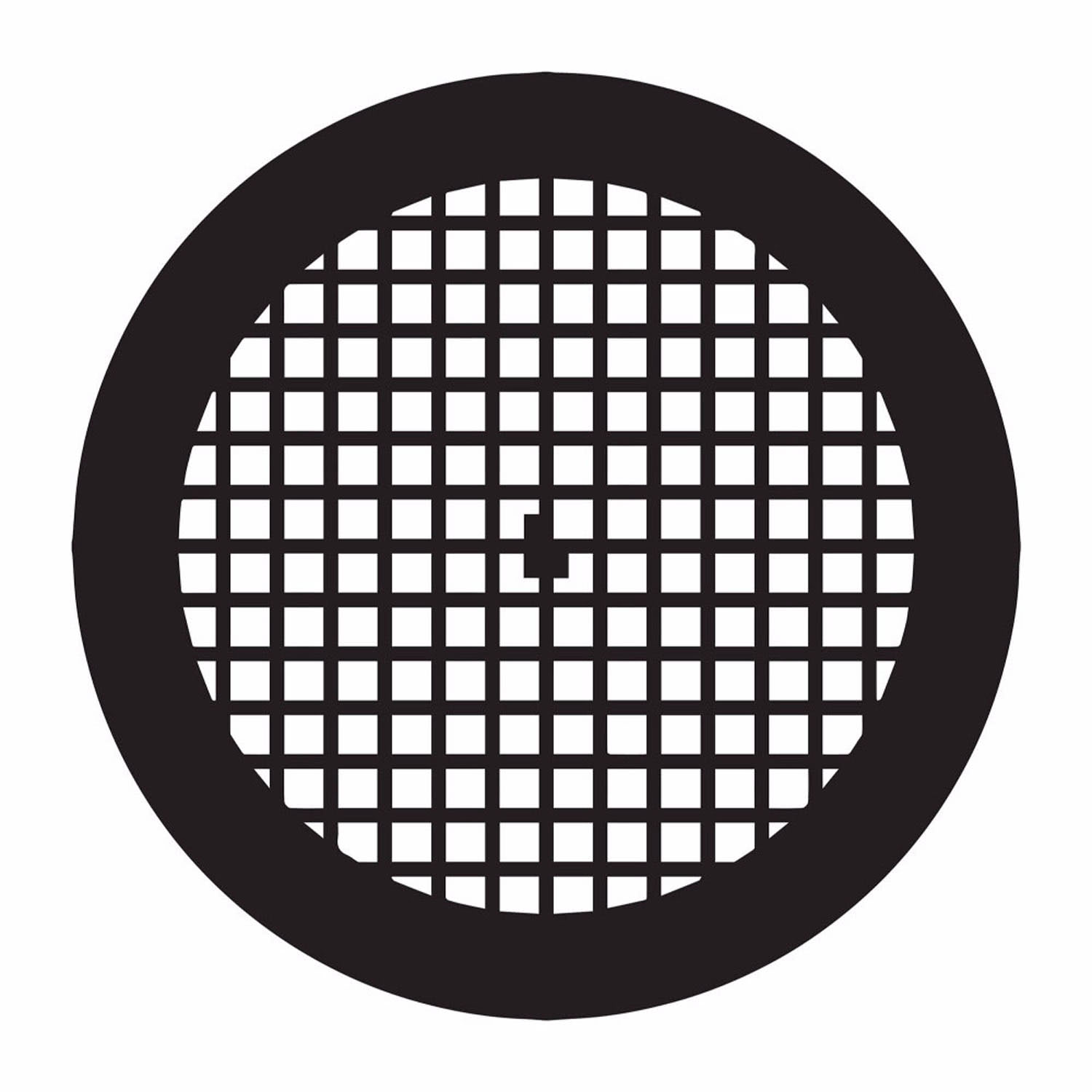

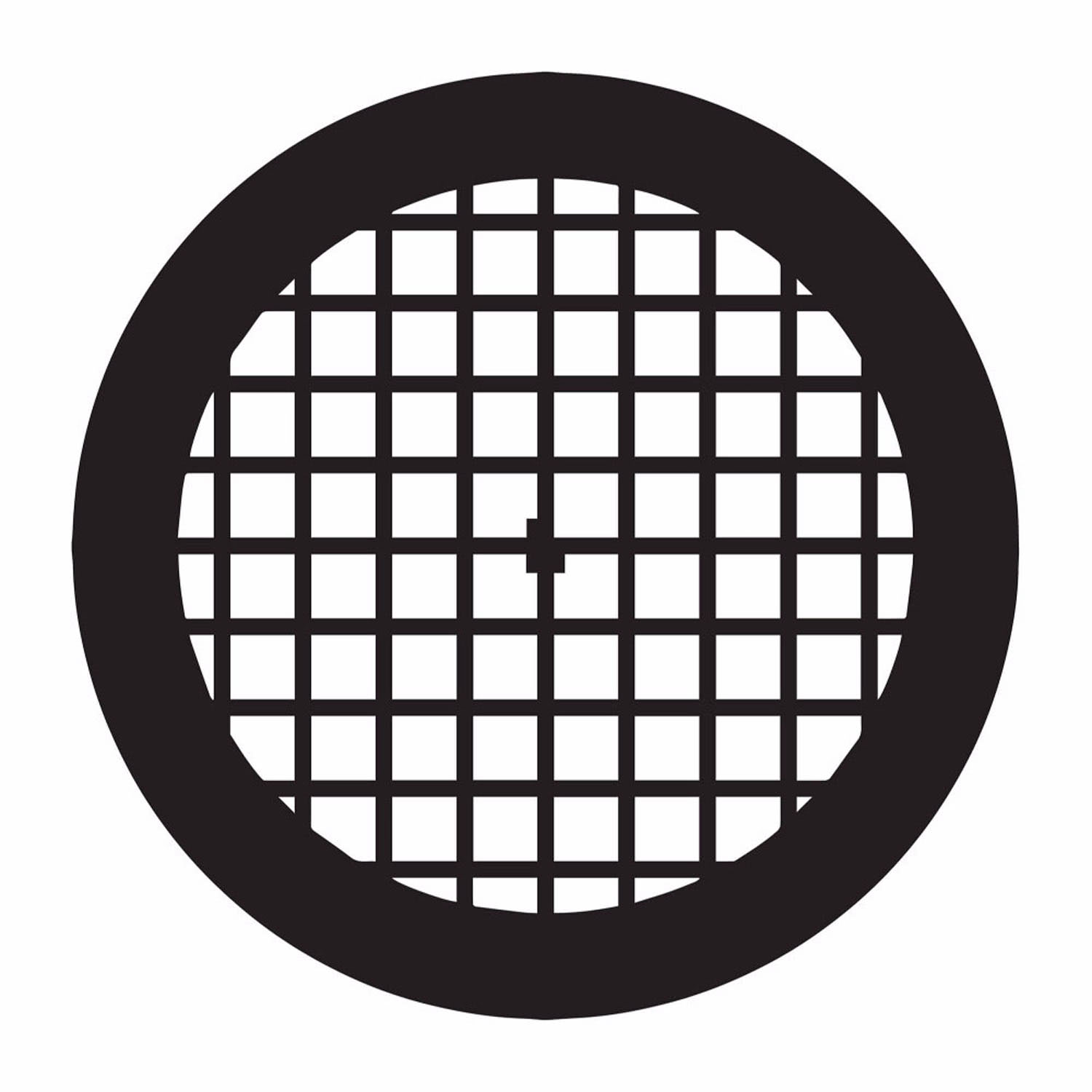

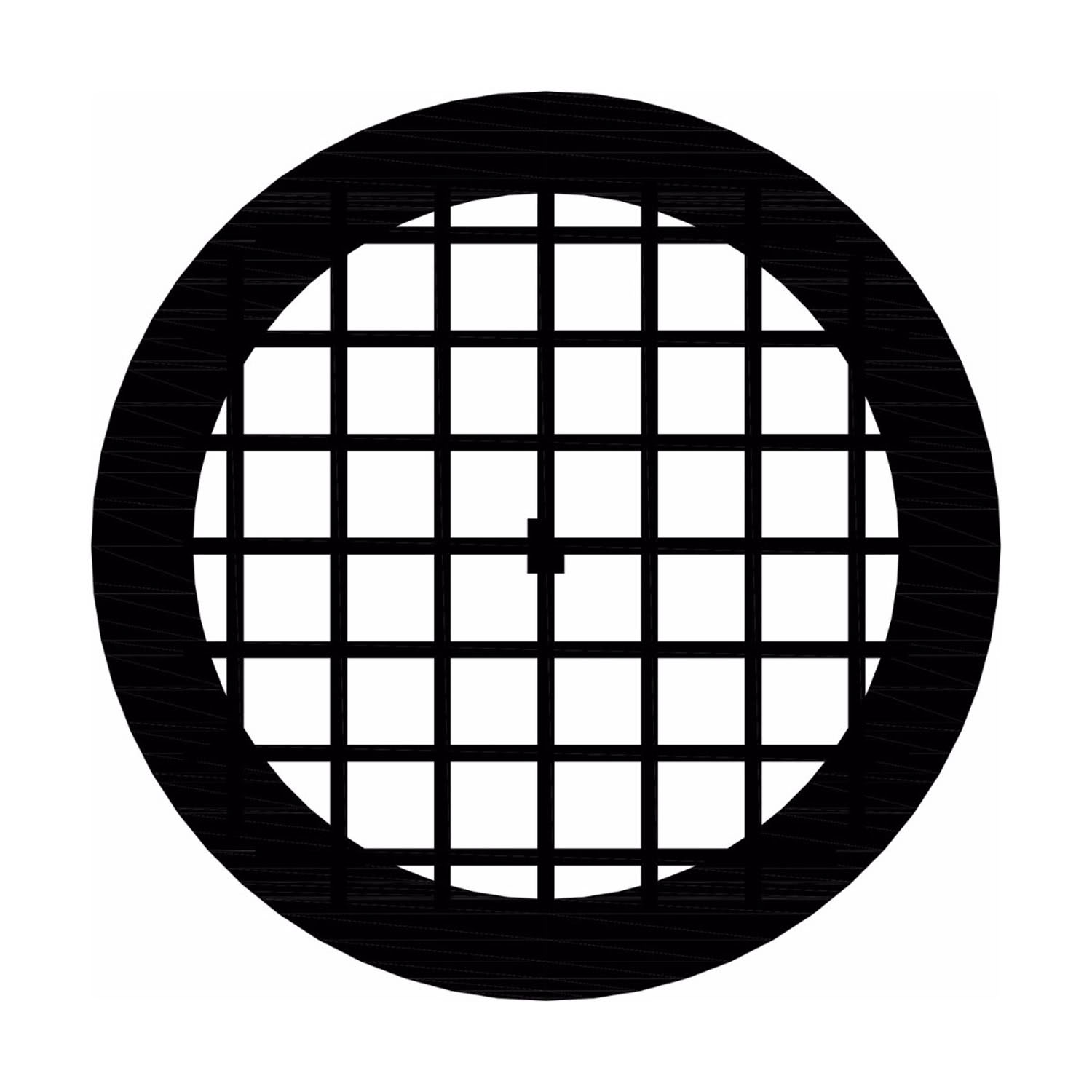

Dünnstegnetzchen - quadratische Struktur / square mesh

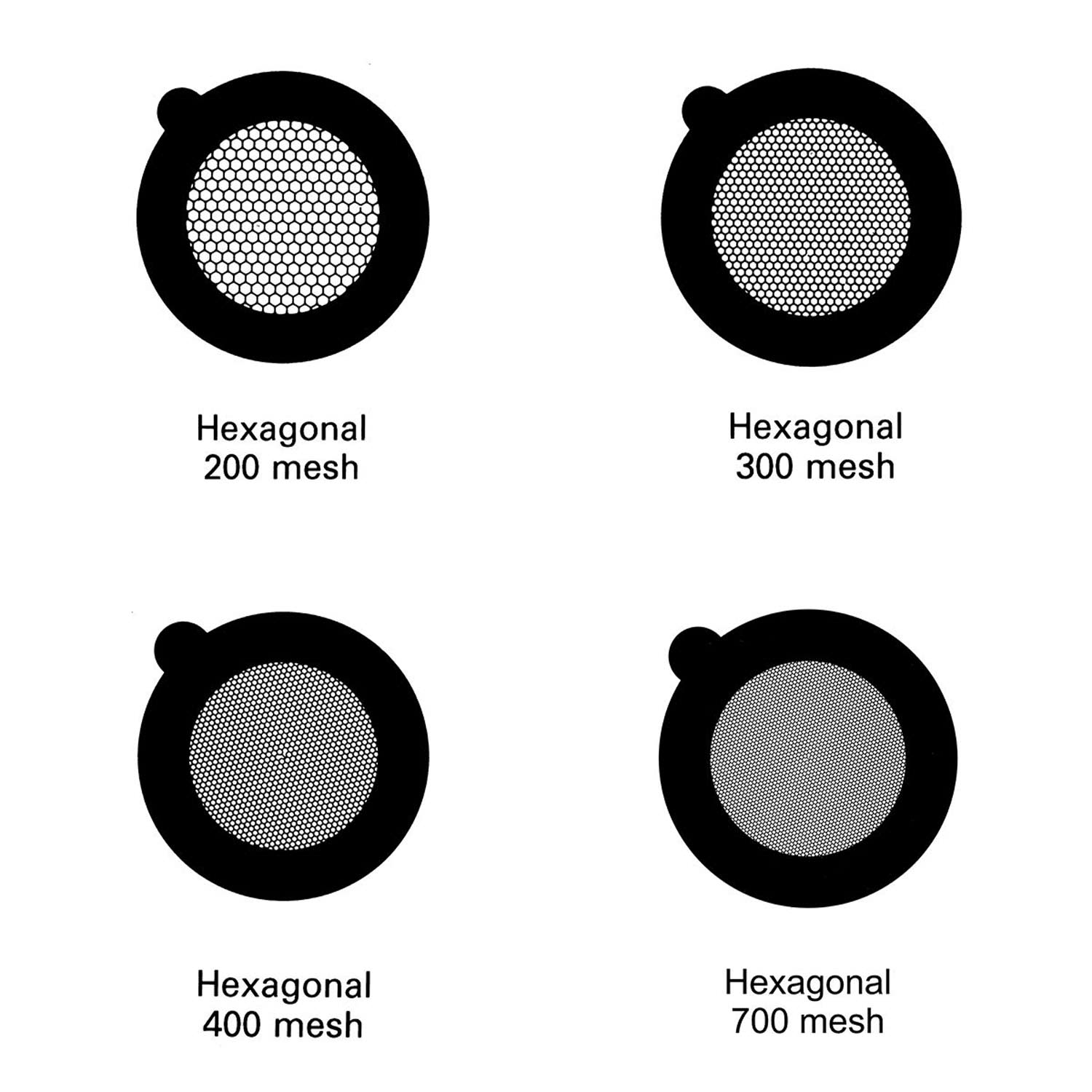

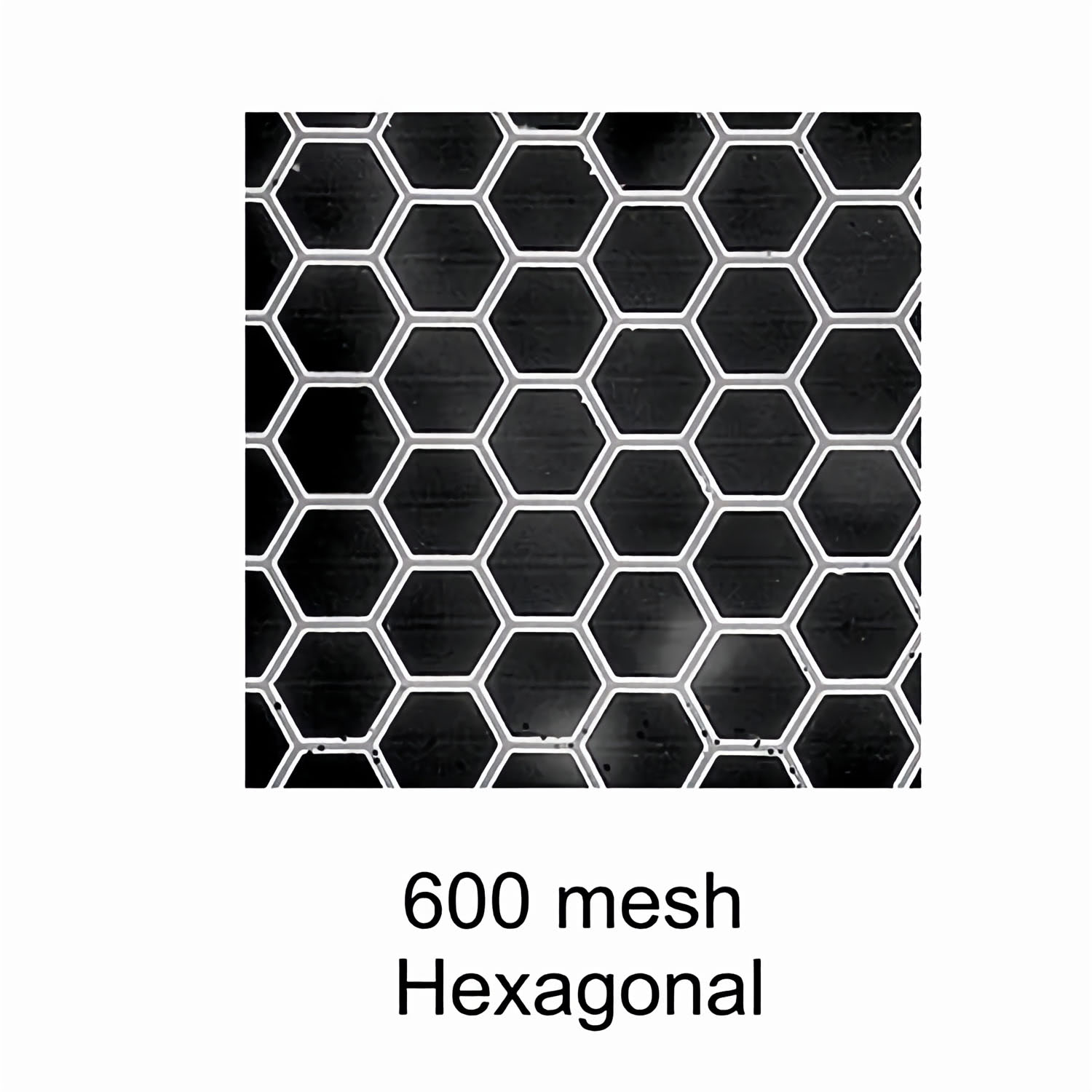

Dünnstegnetzchen - hexagonale Struktur

Die Röhrchen mit den Netzchen aus Gold beinhalten 50 Stück.

Dünnstegnetzchen - hexagonal mit 1000 / 1500 / 2000 mesh Lochstruktur

Diese Netzchen mit den hohen Mesh Zahlen haben einen Durchmesser von 3,05 mm, wobei sich die Struktur über den zentralen Bereich mit 2 mm Durchmesser befindet.

Parameter:

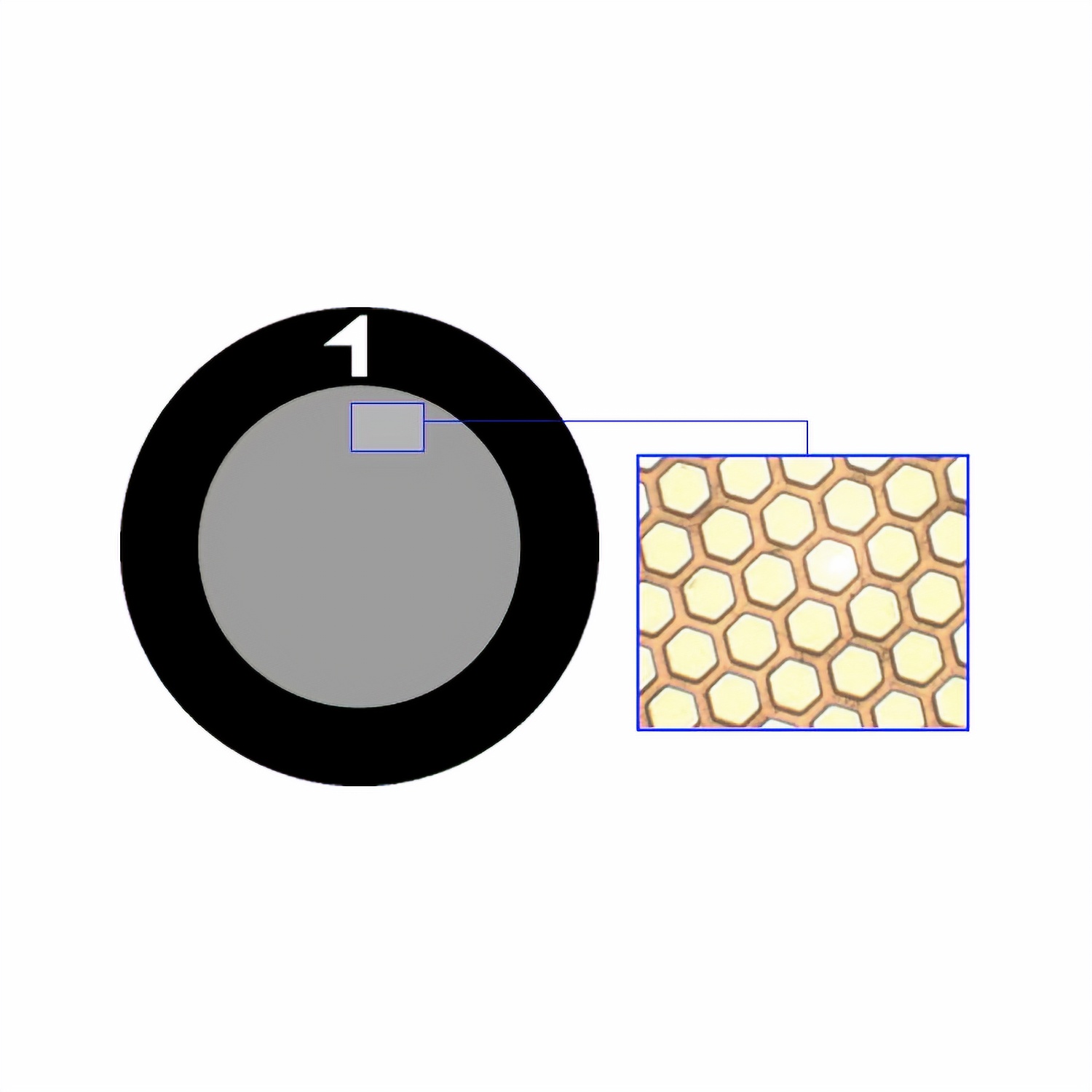

1000 mesh hexagonal:     Stegbreite ca. 6 µm, Lochweite ca. 19 µm

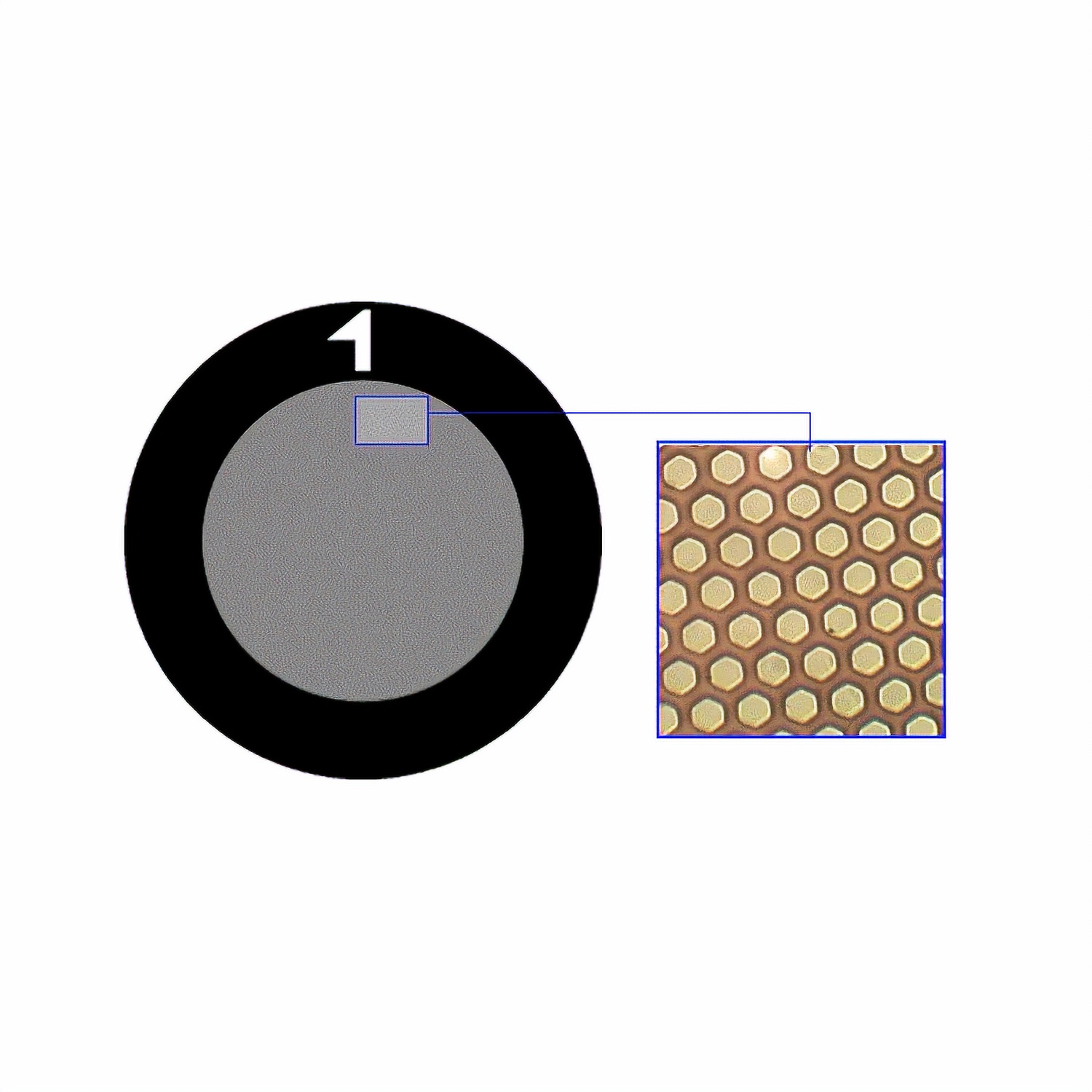

1500 mesh hexagonal:     Stegbreite ca. 6 µm, Lochweite ca. 10,5 µm

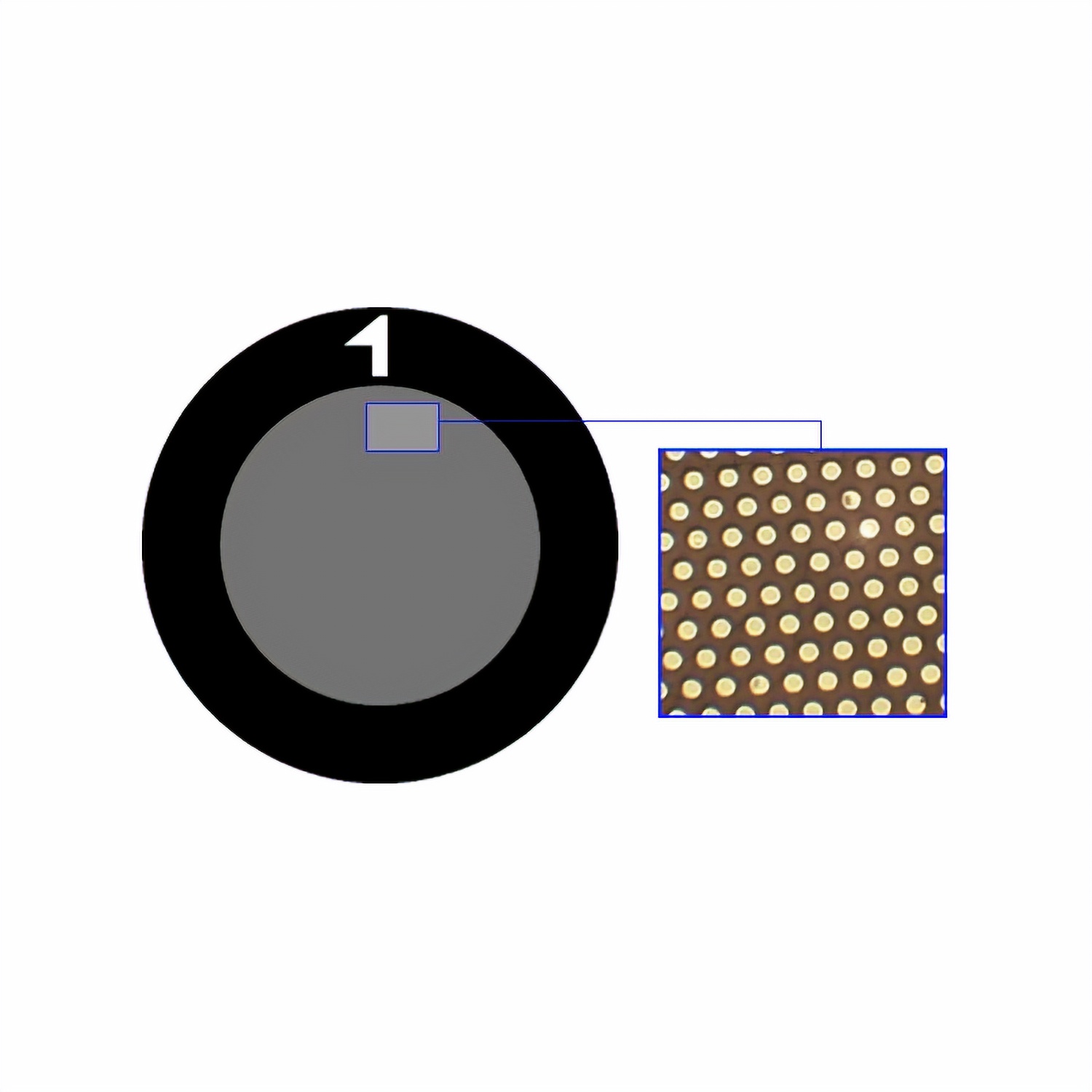

2000 mesh Lochstruktur:  Stegbreite ca. 6 µm, Lochweite ca. 6,5 µm
