Auflösungstest für High-End LM Objektive

Auflösungstest für High-End LM Objektive

Preis auf Anfrage

  • TC-RT01
Mit diesem Auflösungstest lässt sich sehr leicht und schnell die Auflösungsgrenze eines... mehr
Produktinformationen "Auflösungstest für High-End LM Objektive"

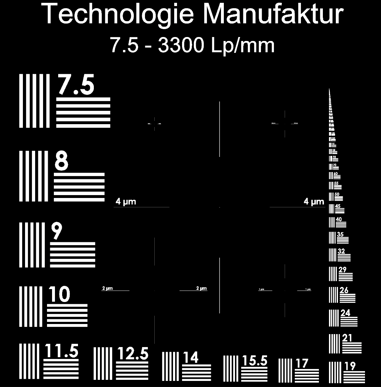

Mit diesem Auflösungstest lässt sich sehr leicht und schnell die Auflösungsgrenze eines LM-Objektivs im Durchlicht bestimmen. Es liegen 58 Strichmuster-Gruppen mit 7,5 bis 3300 Linienpaaren/mm in horizontaler und vertikaler Ausrichtung vor. Die einfache Anordnung der Strukturen und direkte Angabe der Strukturgröße auf dem Test gewährleistet eine intuitive Handhabung. Zusätzlich befinden sich 5 Pinholes mit Durchmessern zwischen 4,0 µm und 0,25 µm auf dem Testchart, mit denen es möglich ist, die Abbildungsfehler einer Optik genauer zu charakterisieren. Die Strukturen sind als Negativ ausgeführt, d.h. nur die Strukturen auf dem Test sind transparent, der Hintergrund wird durch eine Chromschicht geblockt.



Verfügbare Downloads:
