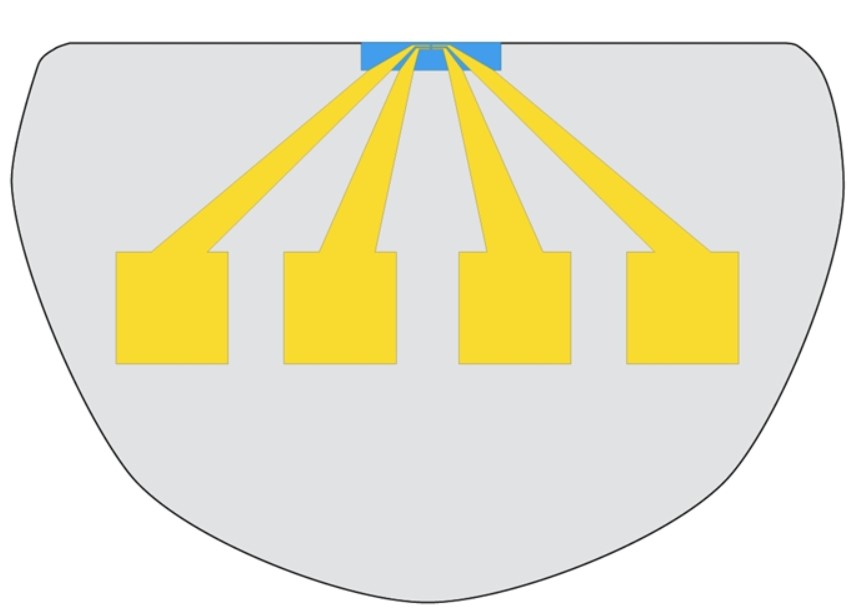

Siliziumnitrid-Lift-Out Grids mit 200 nm dicken Goldkontakten

Unsere TEM-Fenster aus Siliziumnitrid verfügen über ein großes, robustes Fenster mit einer frei hängenden Seite entlang einer Länge des Fensters, die einen leicht zugänglichen Rand für die Probenpräparation und Ausdünnung bietet. Im Rahmen der Probenpräparation kann das spannungsarme Siliziumnitrid mit einem fokussierten Ionenstrahl auf eine elektronentransparente Dicke (z. B. 50 nm oder weniger) ausgedünnt werden. Um eine Aufladung während der Probenpräparation zu verhindern, empfehlen wir, die Unterseite der Lift-Out-TEM-Fenster mit ~5 nm amorphem Kohlenstoff zu beschichten, indem die Gitter mit der Vorderseite nach unten (im Gegensatz zur Verpackung) auf Reinraumpapier gelegt werden, während sie sich in einem Standard-Kohlenstoffverdampfer befinden.

• Rahmenstärke: 100 µm ; Dicke des SiN Film: 400 nm
• Fenstergröße: 100 µm x 500 µm mit freien Kanten entlang der Länge
• Dicke der Goldkontakte: 200 nm
• Inhalt: 10 Stück
